淺談光柵數顯系統的工作原理及安裝注意事項
采礦機械的主要部件，例如電動刮板的前后框架，噴漿機的減速箱和電力機車的減速箱，通常需要在臥式鏜床上進行處理。經過近30年的運行，我廠的T612鏜床已經嚴重惡化，精度下降，無法滿足高精度加工的要求。
在設備大修期間，成功修改了數字顯示并安裝了光柵數字顯示系統。該系統利用光柵運動產生的莫爾條紋，電子電路和單片機完成自動位移。測量并數字顯示位移。該系統的工作原理和實際應用說明如下。
一、光柵數字顯示系統的硬件介紹

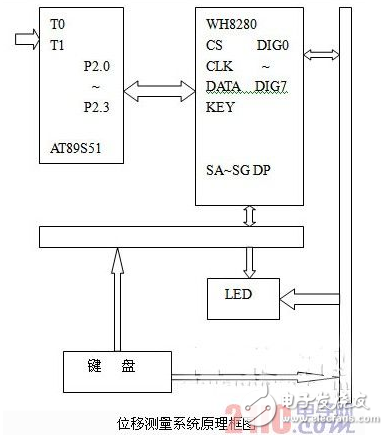

用于處理和收集信號的芯片是AT89S51，它支持ISP在線編程功能，并且內部有兩個16位定時器/計數器。鍵盤和顯示部分采用智能顯示驅動芯片WH8280，該芯片具有SPI串行接口功能，可以同時驅動8位共陰極數碼管。它內部包含一個解碼器，可以直接接受十六進制代碼或BCD代碼，并且同時具有兩種可以分割的解碼方法。通過芯片選擇信號，可以輕松實現8位以上的顯示或64鍵以上的鍵盤接口。光柵位移測量系統的硬件主要由光柵方向識別電路，AT89S51單片機，WH8280鍵盤和數字管電路組成。位移測量系統的原理框圖如圖1所示。
二、光柵尺位移測量的工作原理
光柵由光源，透鏡，光柵尺（主光柵），指示光柵（副光柵）和光電元件組成。當主光柵和副光柵以較小的θ角以相對傾斜且重疊的方式放置時，兩個光柵上的線將交叉。在光源的照射下，相交點附近的小區域中的黑線重疊以形成明暗的莫爾條紋，并且光柵線幾乎沿垂直方向排列。當光柵尺沿著垂直劃線相對于主光柵移動時，莫爾條紋隨之移動。莫爾條紋的光強度大致以正（正）正弦曲線變化，并且由光電元件感應的光電流的變化規律為大致正（正）正弦曲線。放大器經過整形電路放大并整形后光柵數顯，得到兩個相差90°的正弦波或方波，并將其發送到光柵數字顯示儀進行計數和顯示。
三、光柵尺的安裝注意事項
通常，主尺安裝在機床的工作臺上，讀數頭安裝在機床的固定部分，應盡可能安裝在主尺下方。安裝位置的選擇必須注意切屑飛濺光柵數顯，切削液和油的飛濺方向。
1、光柵傳感器的安裝底座
在舊機床的改造中使用光柵尺時，通常沒有理想的安裝表面。需要對其進行處理以建立合適的基礎。該材料優選地是經過時效處理的鑄鐵，以確保其變形小并且?guī)缀尉确€(wěn)定。它由銑床和磨床加工。通過輪廓塊或使用恒壓螺釘調平，可調整底座與機床導軌表面的平行度。平行度要求在.1mm / 1000mm之內。讀數頭的底座和直尺的底座之間的總誤差不得超過±0. 2mm。在安裝過程中，調整讀數頭的位置，使讀數頭與光柵尺體之間的平行度0.為1mm，讀數頭與光柵尺體之間的距離約為1?1. 5mm。
2、光柵傳感器的主尺安裝
使用調節螺釘將光柵主尺安裝在工作臺安裝表面的底座上，將千分表固定在工作臺上，移動工作臺，測量主尺平面與機床導軌移動方向之間的平行度，調節螺釘以使其為主。當直尺的平行度在1mm / 1000mm內達到0.時，請完全擰緊固定螺釘。在安裝光柵主尺時，應注意的是，當光柵主尺超過1. 5M或更多時，不可能僅安裝兩端。必須將支架安裝在標尺主體中。最好使用夾子夾住標尺主體的中點（或幾個點）。
3、光柵傳感器的限制裝置
所有光柵傳感器安裝完畢后光柵數顯，為了防止在機床移動時讀數頭與主尺的兩端發生碰撞，從而損壞光柵尺，必須在光柵尺上安裝一個限位裝置。機床導軌。
4、光柵傳感器讀取頭的安裝
讀數頭的安裝方法與主尺相似。讀數頭與光柵主尺的平行度保證在0. 1mm以?xún)?nèi)，讀數頭與光柵尺之間的間隙控制在1?1. 5mm以?xún)?nèi)。
5、保護裝置的安裝
通過以上工作，完成了光柵傳感器的安裝。但是對于一般的機床加工環境，有更多的鐵屑，切削液和油漬。因此，光柵傳感器應配備防護罩。保護罩是根據光柵傳感器的外部橫截面尺寸確定的，通常用橡膠密封以使其具有一定的耐水和耐油性。
四、使用光柵傳感器的注意事項
（1）在關閉電源之前，應先插入和拔下光柵傳感器和數字顯示插頭插座。
（2）及時清理濺在標尺上的碎屑和油，并嚴格防止任何異物進入光柵傳感器外殼內部。
（3）定期檢查每個安裝連接螺釘是否松動。
（4）為了延長防塵密封條的使用壽命，可以在密封條上均勻地涂一層薄薄的硅油，注意不要濺到玻璃光柵的劃線表面上
（5）為了確保光柵傳感器的可靠性，可以定期用乙醇混合物（各50％）清潔光柵尺表面和指示光柵表面，以保持玻璃光柵尺表面的清潔。
（6）嚴禁光柵傳感器振動和跳動，以免損壞光柵尺。如果光柵尺斷裂，光柵傳感器將失效。
（7）應注意防止油和水污染光柵尺表面，以免損壞光柵尺的線條分布并引起測量誤差。
（8）光柵傳感器應盡量避免在嚴重腐蝕的環境中工作，以免腐蝕光柵的鉻層和光柵表面，并損害光柵的質量。
五、效果和收益估算
在安裝數字顯示器之前，操作員需要經常停下來并反復測量尺寸以控制加工精度，這受工人操作熟練程度的影響很大。安裝數字顯示器后，可以減少測量誤差的影響，并且可以將精度控制在0. 01- 0. 03mm之內。以噴漿減速箱為例。安裝數字顯示器之前，需要3個班次（1300分鐘的工作時間）才能完成。現在只需不到兩班就可以完成，效率提高了40％。后來，我廠的C533 5、 C5325立式車床和X53T銑床也進行了數字顯示系統的改裝，具有明顯的經濟效益。
