一種新型秸稈燃氣爐的制作方法
本實用新型涉及一種生物質燃燒供能設備，尤其涉及一種新型的秸稈燃氣灶。
背景技術：
每年農村地區都會產生大量可燃物，例如稻草和稻殼。當直接燃燒這些可燃物時，燃燒時間通常相對較短，并且熱量損失嚴重，并且燃燒期間的火勢難以控制。它很小，不利于開水和烹飪。另外，燃燒不充分會對環境造成一定的污染，因此具有一定的局限性。
技術實現要素：
本實用新型的目的是提供一種新型的秸稈燃氣灶，以解決背景技術中提出的問題。
為了達到上述目的，本實用新型提供了以下技術方案：
一種新型的秸稈燃氣灶，包括進料口，鉸鏈缸，螺旋槳，氣體過濾器，電加熱器，爐腔，微型電動機和處理器。鉸鏈圓柱體安裝在箱體上，在鉸鏈圓柱體上方設有進料口，螺旋槳與軸承連接并安裝在鉸鏈圓柱體中，同時從動滑輪安裝在箱體的一端。螺旋槳，主動皮帶輪通過皮帶連接，主動皮帶輪與電動機連接。爐腔設置在箱體內，爐腔周圍的空間設有耐火層，耐火層周圍的空間設有隔熱層，爐腔上方設有頂蓋，頂蓋箱體與箱體采用螺釘連接方式安裝，電加熱器安裝在爐腔下方的爐膛內，連接溫度控制器，在電加熱器下方設置廢濾板，在廢濾板下方設置排灰口。氣體過濾器的入口端通過管道與爐腔相連，氣體的出口端通過管道與抽吸泵相連。微型馬達與蝸桿相連，蝸桿與蝸輪相連，蝸輪上裝有密封蓋，處理器與馬達，氣泵，鼓風機，溫度控制器，微型馬達，開關相連。和指示燈。
作為本發明的另一解決方案：耐火層由耐火粘土制成。
作為本實用新型的又一解決方案：隔熱層的主要材料是纖維毯。
作為本發明的另一個解決方案：廢渣過濾板的底部通過管道連接到鼓風機。
作為本實用新型的又一解決方案，在抽吸泵與鼓風機之間的管道連接處設有單向閥。
與現有技術相比，本實用新型的有益效果是：使用螺旋槳可以擠壓和運輸干燥后的秸稈碎片，有利于充分利用爐腔空間，同時時間，不需要打開爐腔進行進料。為了確保用戶的安全，使用氣體過濾器可以過濾和凈化爐腔中產生的可燃氣體，以去除有害物質，從而更加健康，安全。同時，通過蝸輪蝸桿的配合，可以實現爐腔內部空間密封的自動化，從而可以保證不漏水，從而實現秸稈的充分利用。
圖紙說明

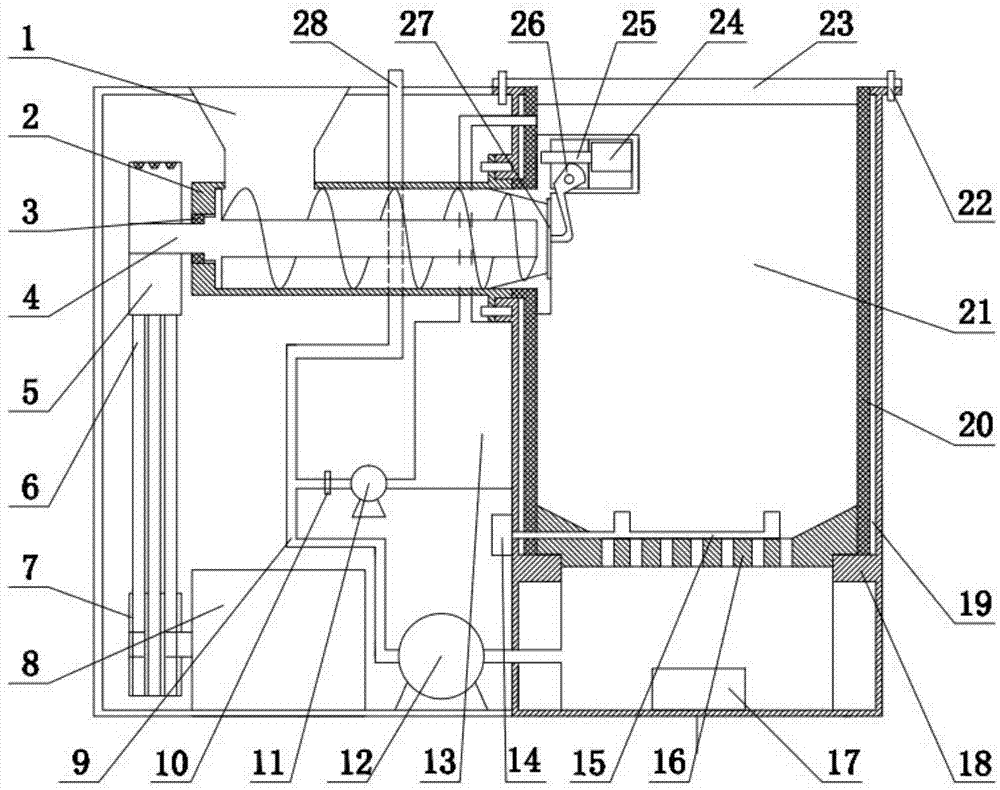

圖1是新型秸稈燃氣灶的正視圖的示意圖。
圖2是新型秸稈燃氣灶的俯視示意圖。
圖3是新型秸稈燃氣灶中的電加熱器的示意圖。
圖4是新型秸稈燃氣灶的密封蓋的結構示意圖。
圖片：進料口1、鉸接缸2、軸承3、螺旋槳4、從動皮帶輪5、皮帶6、主動皮帶輪7、電動機8、管道9、單向閥1 0、氣泵1 1、鼓風機1 2、氣體過濾器1 3、溫度控制器1 4、電加熱器1 5、廢渣過濾板1 6、排灰口1 7、箱1 8、 ]絕緣層1 9、耐火層2 0、爐腔2 1、螺絲2 2、頂蓋2 3、微型電動機2 4、蝸桿2 5、蝸輪2 6、密封蓋2 7、加油口2 8、開關2 9、指示燈30和處理器31。
具體的實現方法
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚秸稈燃氣爐，完整地描述。顯然，所描述的實施例僅僅是本實用新型實施例的一部分，而不是全部示例。基于本實用新型的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型的保護范圍。
請參考圖1?4。在本實用新型的實施例中，新型秸稈燃氣灶包括進料口1、鉸鏈管2、軸承3、螺旋槳4、從動皮帶輪5、皮帶6、主動皮帶輪7、電機8、管道9、止回閥1 0、氣泵1 1、鼓風機1 2、氣體過濾器1 3、溫度控制器1 4、電加熱器1 5、廢濾板1 6、出灰口1 7、機柜1 8、絕緣層1 9、耐火層2 0、爐腔2 1、螺絲2 2、頂蓋2 3、微型電機2 4、蠕蟲2 5、蝸輪2 6、密封蓋2 7、氣口2 8、開關2 9、指示器30和處理器31，螺旋槳4連接到軸承3并安裝在鉸鏈缸2中。缸2上設有進料口1。同時，從動皮帶輪5安裝在螺旋槳的一端，驅動皮帶輪7通過皮帶6連接。皮帶輪7安裝在電動機8上。 ，并且電動機8將驅動皮帶輪7驅動到r otate。動力通過皮帶6傳遞到從動皮帶輪5，從而帶動螺旋槳4旋轉，將秸稈鉸接到鉸鏈缸2中，然后將物料推入爐腔21中，從而可以推動干燥的秸稈廢料擠壓和輸送，有利于充分利用爐室21的空間。爐室21設置在箱體18內，爐室21周圍的空間設有耐火層20，該空間在耐火層20的周圍設有絕緣層19。在爐腔21的上方安裝有頂蓋23秸稈燃氣爐，該頂蓋23與箱體18通過螺釘22連接安裝。電加熱器15配置在爐膛21的下方。連接到溫度控制器14的爐腔21，廢渣設置在電加熱器15的下方。濾板16，排灰口17設置在廢濾板16的下方，電加熱器15設置在電加熱器15的下方。爐腔21，并連接到溫度控制器14，廢物過濾板16布置在電加熱器15的下方，廢物過濾板16的下方設有排灰口17。氣體過濾器13的入口端通過管9連接到爐室21，氣體出口端通過管9連接到排氣泵11，以過濾由稻草在黑暗中燃燒而產生的可燃氣體。爐腔21。微型馬達24連接至蝸桿25，蝸桿25連接至蝸輪26，并且密封蓋27安裝在蝸輪26上。當微型馬達24向前旋轉時，蝸桿25驅動蝸輪26旋轉，密封蓋27打開，物料可以進入。當爐腔21和微電機24倒轉時，密封蓋27關閉以密封爐腔21，而爐腔21被密封。無需打開即可充電，從而確保了用戶的安全。處理器31連接到電動機8、氣泵1 1、鼓風機1 2、溫度控制器1 4、微型電動機2 4、開關29和指示燈30，處理器31控制電動機8、空氣泵1 1、鼓風機1 2、溫度控制器1 4、開啟和關閉微電機24。
耐火層20由耐火粘土制成。
絕熱層19的主要材料是纖維毯。
廢物過濾板16的底部通過管道9連接到鼓風機12。
在抽吸泵11和鼓風機12的管道9的接合處設置有單向閥10，以確保氣體在氣體過濾器13中的單向流動。
本實用新型的工作原理是：使用時，將煙灰出口17密封，按下開關29，處理器31工作，指示燈30變紅，將吸管放入進料口1，電動機8驅動主動輪。皮帶輪7旋轉，并且從動皮帶輪5通過皮帶6連接，從而驅動鉸鏈滾筒2中的螺旋槳4旋轉，將干燥的秸稈碎屑吞入鉸鏈滾筒2中，并在皮帶輪2處。同時將吸管推至密封蓋27，同時將處理器31連接至微型馬達，微型馬達24向前旋轉秸稈燃氣爐，蝸桿25帶動蝸輪26旋轉，打開密封蓋27 ，并且材料可以進入爐室21。當沒有秸稈被添加到進料口1時，馬達8被關閉。同時，處理器31使微電機24反轉，從而關閉密封蓋27，并密封爐室21。在秸稈物料進入爐室21之后，處理器31與溫度控制器14通信以控制電加熱器15的操作，以將物料加熱和預熱至300-400℃，同時鼓風機12工作以將少量的物料吹出。空氣進入爐室21中。空氣促進了加熱和預熱的秸稈物料的黑暗燃燒，并產生大量可燃氣體CO。可燃氣體通過爐室21上方的管道9進入氣體過濾器13進行過濾，雜質和有害氣體被去除，并且抽吸泵11將完成過濾。可燃氣體被抽出，并通過管道9上的單向閥10流到供氣口28，以進行燃燒。
盡管已經參考前述實施例詳細描述了本實用新型，但是對于本領域技術人員來說，他們仍然可以修改前述實施例中描述的技術方案，或者等同于某些技術特征。在本實用新型的精神和原則之內進行的替換，任何修改，等同替換，改進等，均應包含在本實用新型的保護范圍之內。
